Un multimètre, communément appelé voltmètre, est un testeur portable utilisé pour mesurer la résistance, la tension et d’autres valeurs électriques.
Les multimètres sont utiles pour un large éventail de tâches, allant des tests simples, tels que la mesure de la tension de la batterie, à la recherche de problèmes et aux diagnostics complexes. Ils sont disponibles en version analogique et numérique.
Ils sont l’un des outils préférés des électriciens pour diagnostiquer les problèmes électriques liés aux moteurs, aux appareils, aux circuits, à l’alimentation électrique et aux systèmes de câblage.
Les bricoleurs peuvent également apprendre à utiliser les multimètres pour effectuer des mesures simples à la maison.
Les multimètres numériques
Un multimetre analogique possède une aiguille qui oscille sur une échelle graduée et est basé sur un microampèremètre, qui mesure l’ampérage ou le courant.
Bien que moins chers que leurs homologues numériques, les multimètres analogiques peuvent être plus difficiles à lire avec précision pour certains utilisateurs.
Ils doivent être manipulés avec soin et peuvent être cassés s’ils tombent.
Lorsqu’ils sont utilisés comme voltmètre, les multimètres analogiques ne sont souvent pas aussi précis que les compteurs numériques.
Cependant, comme vous pouvez voir l’aiguille se déplacer sur l’échelle, les multimètres analogiques sont excellents pour repérer les variations lentes de tension.
En raison de leur faible résistance et de leur grande sensibilité, les testeurs analogiques excellent lorsqu’ils sont utilisés comme ampèremètres, avec des échelles allant jusqu’à 50 A. (50 microampères).
Multimètres électroniques
Les multimètres les plus populaires sont les multimètres numériques, qui se déclinent en modèles simples et complexes pour les experts en électronique.
Les multimètres numériques affichent les mesures sur un écran LCD plutôt que sur l’aiguille et l’échelle mobiles des multimètres analogiques.
Bien qu’ils coûtent souvent plus cher que les multimètres analogiques, la différence de prix entre les modèles les plus basiques est plutôt faible.
Les tests avancés coûtent beaucoup plus cher.
En raison de la résistance plus élevée du numérique que de l’analogique, les multimètres numériques sont souvent supérieurs aux analogiques dans la fonction voltmètre.
Cependant, l’affichage numérique facile à lire et incroyablement précis est le principal avantage des testeurs numériques pour la majorité des consommateurs.

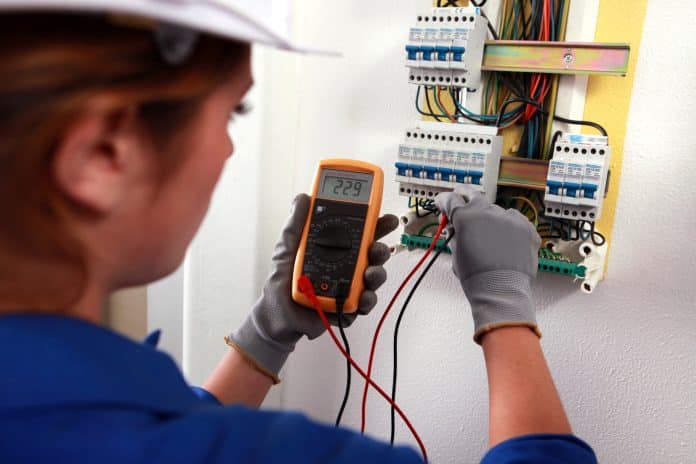

Utilisation d’un multimètre
Les testeurs numériques et analogiques utilisent tous deux un multimètre, dont les opérations fondamentales sont similaires.
Le testeur comporte trois ports et deux fils – rouge et noir -.
Le port « commun » accepte le fil noir comme fiche.
Selon la fonction prévue, le fil rouge peut être inséré dans l’un des autres ports.
Après avoir connecté les fils, vous tournez le bouton central du testeur pour choisir la fonction et la gamme appropriée pour le test particulier.
Par exemple, le testeur détectera une tension continue (courant continu) jusqu’à 20 volts lorsque le bouton est réglé sur « 20V DC ».
Pour mesurer des tensions inférieures, il faut régler le bouton sur la gamme 2V ou 200mV.
Connectez l’extrémité métallique nue de chaque fil à la borne ou au fil à tester afin d’obtenir une lecture.
Le testeur affiche la tension (ou toute autre mesure).
Si la tension ou le courant ne dépasse pas la valeur nominale maximale du testeur, les multimètres peuvent être utilisés en toute sécurité sur des circuits et des machines sous tension.
En outre, vous devez veiller à ne pas toucher l’extrémité métallique nue des fils du testeur lorsque vous effectuez un test sous tension, car cela pourrait entraîner un choc électrique.
Fonctions des multimètres
Selon le modèle, un multimètre peut lire une large gamme de valeurs.
Les testeurs de base peuvent être utilisés pour vérifier la continuité, un test rapide pour confirmer un circuit complet, et ils mesurent la tension, l’ampérage et la résistance.
Les multimètres avancés peuvent vérifier chacune des valeurs énumérées ci-dessous mais si vous avez le moindre doute quant au modèle à choisir, n’hésitez pas à consulter notre guide comment choisir le multimètre idéal.
Liste non exhaustive des valeurs testables à l’aide d’un multimètre :
- AC (courant alternatif)
Ampérage et tension - CC (courant continu)
Ampérage et tension - Résistance (ohms)
- Capacité (farads)
- Conductance (siemens)
- Décibels
- Cycle de travail
- Fréquence (Hz)
- Inductance (henrys)
- Fahrenheit ou Celsius comme température
- Certains multimètres permettent de fixer d’autres capteurs ou accessoires pour des lectures supplémentaires, notamment :
- Les faibles niveaux d’acidité
- Alcalinité
- Débit d’air et humidité relative
